透镜阵列

透镜阵列

对于高流明应用来说,两种不同的方法是可行的:第一种方法使用 LED 集成芯片使大面积密集堆积许多小型 LED 晶粒的阵列。发光表面的大小取决于所需光通量和单个 LED 模组的光通量密度。LED 集成芯片的直径达到 30mm,具有几百瓦的功率。这种大的发光直径影响着光学元件的尺寸和应用领域。我们设计了一种直径为 350mm 的防眩光光学元件,用于收集并准直这种大功率 LED“beast” 的发射,将其有效地投射到很远的距离,它注定将用于运动场地。

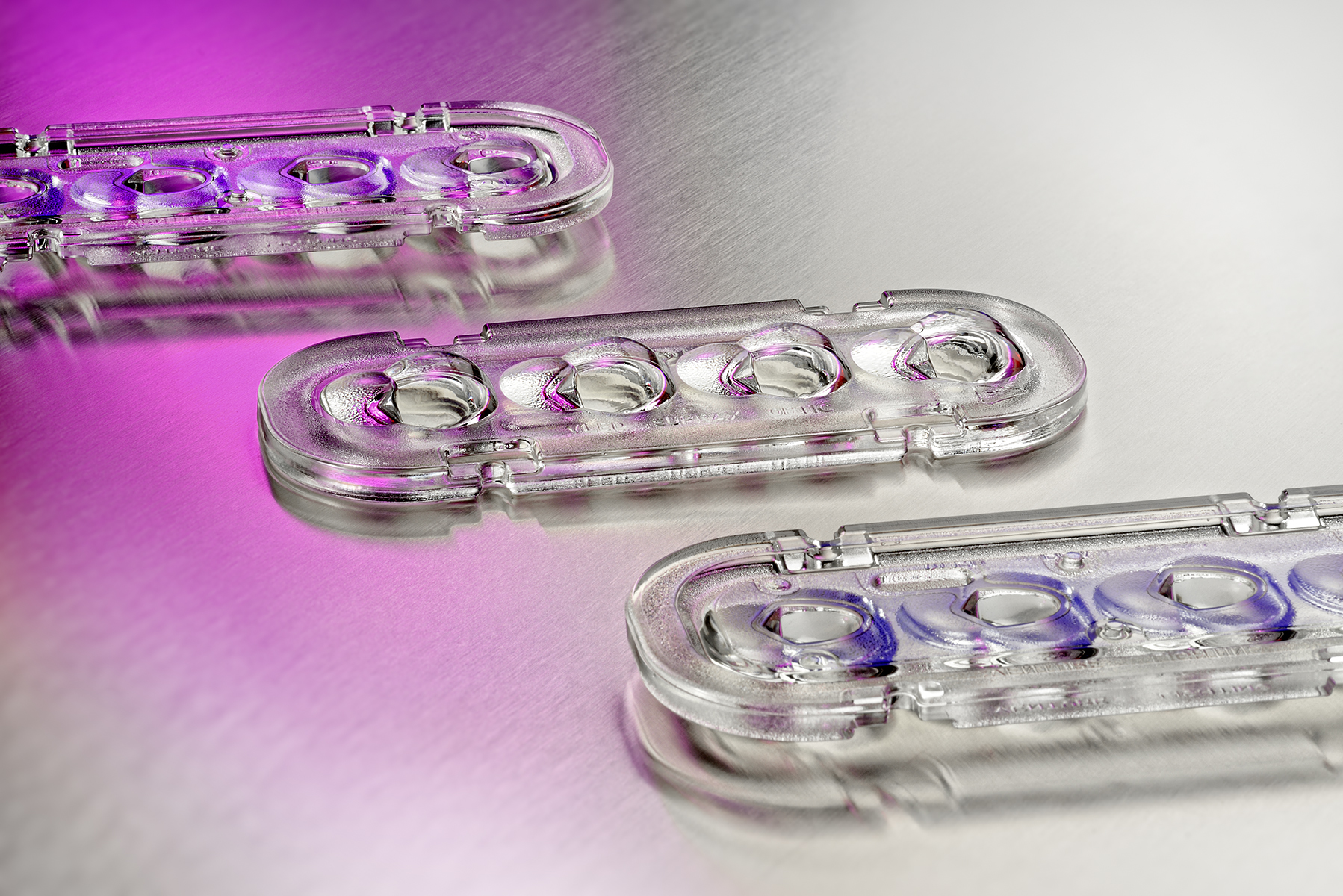

第二种方法使用许多不同的单颗 LED。在几毫米的范围内,光学元件的尺寸通常由单颗 LED 的尺寸决定。在最终的应用中,多组 LED 加上光学元件以阵列配置排列。为了更容易的系统组装,光学元件可以组合成一个透镜阵列(见上图)。

透镜阵列的典型应用要求光通量高于 10000 lm,光源具有高度的光分布。光学元件可用于消费类电子产品 (〜10 mm) 或更大,用于街道照明,运动场馆或建筑领域的泛光灯。该应用可以是非旋转的,具有清晰的照度分布,就像光源均匀地照在地板或墙壁上,但也可以是完全不对称的照明。
